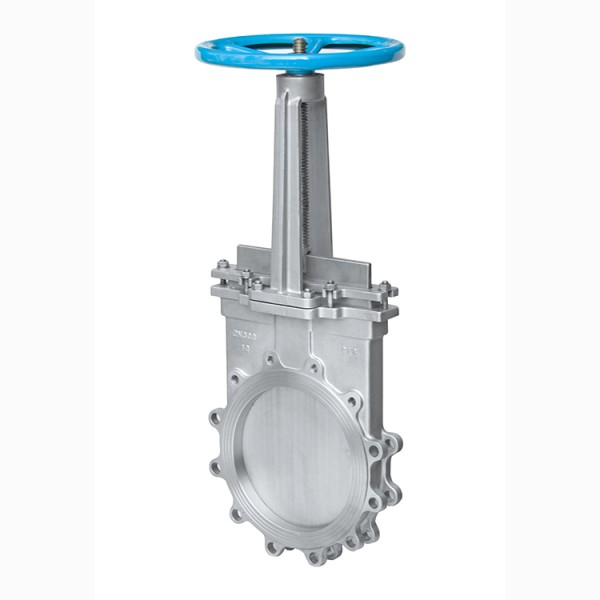

不銹鋼手動刀型閘閥

永嘉縣巨晨閥門有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：

更新時間：2024-09-25

瀏覽次數：817

公司地址：浙江省溫州市永嘉縣甌北鎮林洋工業路

15888215509 15888215509(先生)

點擊查看聯系電話在線詢價

產品簡介

PZ73X/H/F-10P不銹鋼手動刀型閘閥，耐磨刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。

公司簡介

電動高溫灰渣閥，氣動方形閘板閥，手動耐磨刀閘閥，電液動對夾式漿液閥，氣動刀型閘閥，電動刀型閘閥，疏水閥，自由浮球式蒸汽疏水閥，杠桿浮球式蒸汽疏水閥，復合式排氣閥，快速排氣閥，蒸汽減壓閥，蒸汽安全閥，等相關類壓力管道閥門，真空管道閥門，高溫高壓鍋爐專用閥門的廠家。巨晨閥門所有產品嚴格遵守GB、ANSI、API、JIS、DIN、BS等標準設計、制造、加工。且產品的通徑從DN3-3000mm，工作壓力從0.6—42.0Mpa（150—2500LB），同時用戶可以根據使用介質不同選用碳鋼、合金鋼、不銹鋼等材質來滿足工藝要求，強腐蝕、強沖刷介質可以選用流道襯氟、襯陶瓷等產品來滿足，產品的適用溫度為-196—850℃，產品的驅動方式用戶可以根據實際使用工況選用手動、氣動、電動、液動、電液動、氣液動等。產品被廣泛應用于國內外的石油、化工、電廠、冶金、環保、輕工、城建、水處理等系統中的蒸汽、液體、氣體等工藝控制系統上。巨晨閥門堅持“開拓、進取、創新、求實、拼搏\'的企業精神及靈活多樣的經營體制，緊跟市場需求，提升產品質量，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意。同事傳承宗力閥門一體式的解決方案，提供提供包括設計、選型、制造、服務、安裝、維護、指導在內的涵蓋售前售中售后三階段的全過程全方位服務。巨晨閥門竭誠歡迎國內外新老客戶前來考察與指導，攜手宗力，共鑄輝煌！

展開

產品說明

不銹鋼手動刀型閘閥產品介紹：

不銹鋼刀閘閥型號代表：閥門類型代號：“PZ”表示刀型閘閥；驅動形式代號：“”表示手動；連接形式代號：“7”表示對夾式；結構形式代號：“3”表示單閘板；密封面材料代號：“H”堆焊合金鋼；

不銹鋼手動刀型閘閥具體型號有:

PZ73H-6，PZ73H-10，PZ73H-16; （閥體：鑄鐵）

PZ73H-6C，PZ73H-10C，PZ73H-16C; 閥體：鑄鋼）

PZ73H-6P，PZ73H-10P，PZ73H-16P; （閥體：不銹鋼304/304L）

PZ73H-6R，PZ73H-10R，PZ73H-16R; （閥體：不銹鋼316/316L）

刀型閘閥又名刀閘閥，由于采用刀型閘板具有良好的剪切作用，zui適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。

結構特點：
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。

不銹鋼手動刀型閘閥應用范圍：
刀型閘閥zui適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。
閘板有兩個密封面，zui常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。

不銹鋼手動刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

標準規范：

設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

主要性能規范

公稱壓力(MPa)	殼體試驗(MPa)	密封試驗(MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

不銹鋼手動刀型閘閥主要零部件材質

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

不銹鋼手動刀型閘閥主要外形及連接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
