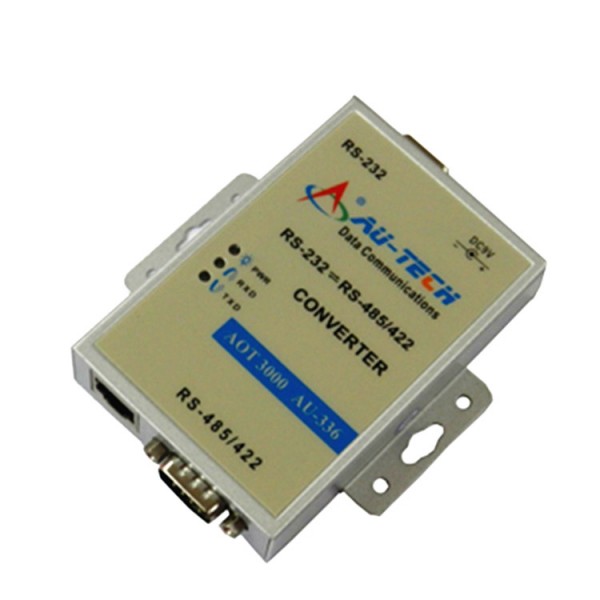

AU-336   有源防雷型  RS-232轉RS-485/422雙向轉換器

一、慨述：

AU-336  RS-232轉RS-485/422雙向轉換器，可將RS-232信號轉換成兩線半雙工RS-485或四線全雙工RS-422平衡差分信號，兼容RS-232C、RS-422、RS-485標準,產品內置快速瞬態電壓抑制保護器， 并提供每線600W的防雷保護，確保轉換器不受外界因素(雷擊、閃電、浪涌、過壓)等影響，獨有的I/O數據流自動控制電路，無需外部的流量控制信號(RTS、DTR) ，自動發送/接收數據，兼容所有的通訊軟件， 隨插即用，串口無需初始化，不必重新設置硬件或安裝任何軟件，能夠確保通信正常；是遠距離控制或點到點、點多點總線通訊，從而實現遠程多機應答，RS-232轉RS-485/422雙向轉換器廣泛應用于工業自動化控制系統，門禁考勤一卡通系統，停車場收費管理系統等領域。

二、性能參數

● 串口特性：兼容EIA/TIA RS232C和RS485/422標準

● 電氣接口：RS-232C端DB9孔型連接口,RS485/422端DB9針型及RJ-45孔型連接器,另配外置(DB9孔型6位)的接線端子

● 保護等級：RS485/422接口擁有每線600W的雷擊、浪涌保護

● 工作方式：異步通信,支持RS-485二線、三線/半雙工及四線/全雙工，RS-422四線/全雙工。

● 傳輸速率： 115.2Kbps/300M38.4 Kbps/2.4KM

9600bps /5000M
● 傳輸介質：雙絞線/屏蔽線
● 產品尺寸：105mmX86mmX26mm
● 外置電源：INPUT 220VAC  OUTPUT 9VDC/350mA

● 使用環境：-25℃—70℃，相對濕度為5%到95%

● 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等

三、RS-232轉RS-485/422雙向轉換器連接器和信號

RS-232端(DB9母頭) RS-422/485(DB9公頭或RJ-45母頭)

本轉換器采用DB9型母頭連接口與RS-232接口相連,

另一端DB9或RJ-45連接器與RS-485/422接口相連(并附DB9孔型六位接線柱子)

RS-232C引腳定義

DB9Female (PIN)	1	2	3	4	5	6	7	8
RS--232C (DCE)	DCD	RXD	TXD	DTR	GND	DSR	RTS	CTS

RS-422/485信號及接線引腳定義

注：外置接線端子近(RJ45)端口依次1、2、3、4、5、6

DB9Male （PIN）	1	2	3	4	5	6
RJ-45（PIN）	1	2	3	6	4/5/7/8	空
RS--422端子	T/R+ 發A+	T/R-- 發B--	RXD+ 收A+	RXD-- 收B--	GND	+9--24V
RS-485端子	T/R+ A+	T/R— B--	空	空	GND	+9--24V
