價格：電議
所在地：江蘇 徐州市
型號：H-ADCP
更新時間：2023-05-11
瀏覽次數：799
公司地址：江蘇省徐州市銅山區黃集鎮
朱寧(先生)
H-ADCP聲學多普勒剖面流量計
H-ADCP聲學多普勒剖面流量計應用于水文、水利、排水、灌區、海綿城市的渠道、河道流速流量測量
|
|
優勢： |
|
第二代流速產品，性能更穩定測量更準確； 分層流速測量，更適應寬流域的流速分布； 分層流速流向測量，掌握水體的流動趨勢； Web云端數據服務； 內置水深測量探頭； 流量儀簡單易用； 內置溫度傳感器，自動校準聲速； 內置姿態傳感器、水位傳感器測量； 外形小型及流線型的設計，方便安裝。 |
|
|
應用： |
|
|
河道流量閘孔流量
|
在河流、渠道的水文測驗工作中，流速、流量和流向的測量是很重要的工作，傳統的流量測驗方法主要有流速儀法、浮標法等，測驗手段有人工船測、纜道測量等，這些測驗方法原理簡單明了、實用性強，但是費工費時，效率低。為適應新時代經濟社會發展和防汛工作的需求，及時想各級防汛抗旱部門提供準確的水文信息，特別在大洪水時，需要快速采集河流的洪水流量數據，H-ADCP聲學多普勒剖面流量計測流有不可比擬的優越性。
用途
H-ADCP具有功能強大的測流系統。采集高質量的水平剖面數據。采用側視的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的數據。特別適用于：
■混凝土渠道
■天然河流
■小溪
■灌溉渠道
■水電水道
■供水渠道
■排水渠道的流量檢測。
性能
|
產品型號 |
H-ADCP-2M-600H |
|
|
工作頻率 |
600KHZ |
|
|
聲路 |
平面陣列雙波束 |
|
|
水平超聲波夾角 |
130° |
|
|
測量范圍 |
1.2m至100m |
|
|
盲區 |
0.8m |
|
|
單元層數 |
≤256層 |
|
|
單元尺寸 |
動態可調 |
|
|
測量精度 |
±0.5% |
|
|
流速分辨率 |
0.001m/s |
|
|
流速測量范圍 |
±10m/s |
|
|
溫度傳感器測量范圍 |
－25℃～75℃ |
|
|
姿態傳感器精度 |
±0.5° |
|
|
溫度精度 |
±0.4℃ |
|
|
水位 測量 |
超聲波水位測量范圍 |
0.5-20m |
|
陶瓷壓力水位測量范圍 |
≤100m |
|
|
可外接雷達水位精度 |
±2mm,±0.02%FS |
|
|
測量時間間隔 |
1-60min可調 |
|
|
數據輸出 |
水位、分層流速、平均流速、 面積、流量等 |
|
|
工作溫度 |
－10℃～60℃ |
|
|
存貯溫度 |
－20℃～70℃ |
|
|
標配深度 |
水下100m |
|
|
防護等級 |
IP68 |
|
|
工作電壓 |
DC 7-15V |
|
|
功耗 |
<1.5W |
|
|
通訊協議 |
RS485( 標準 modbus 規約 ), SDI-12、RS-232、RS-422； |
|
|
水平波束角指向角
|
不大于1.4° |
|
|
旁瓣抑制>60dB， |
>60dB， |
|
|
垂直波束指向角不大于3.8° |
不大于3.8° |
|
|
傳感器尺寸 |
158*220*200 mm |
|
|
空氣中質量 |
3.8Kg |
|
|
水中質量 |
0.65Kg |
|
|
可靠性 |
MTBF |
>25000h |
* : 實際可測剖面深度隨測量斷面的具體條件的不同而變化；
** : 波束指向角是指在半功率(-3dB)時的角度;
*** : 功耗會隨功能和實時流量顯示功能的開關而變化。
材質
剖面儀：POM
電纜：PVC
現場操作顯示單元：鋁合金+表面漆
滑動式安裝支架：SS304不銹鋼

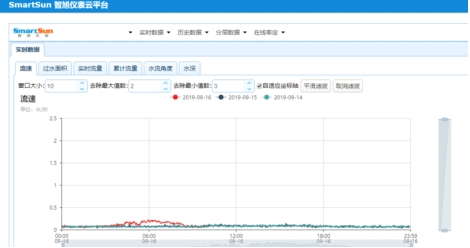

PC網絡平臺
網絡云平臺，數據讀取，記錄保存。：
選型譜
|
FUC660-2M- |
||||||
|
| |
測量河道寬度 |
|||||
|
| |
03 |
300KHz，200m |
||||
|
| |
06 |
600KHz，100m |
||||
|
| |
10 |
1000KHz，50m |
||||
|
| |
20 |
2000KHz，25m |
||||
|
| |
99 |
特殊定制：。 |
||||
|
| |
| |
儀表通訊電纜長度 |
||||
|
| |
| |
0 |
25 m |
|||
|
| |
| |
1 |
100 m |
|||
|
| |
| |
2 |
200 m |
|||
|
| |
| |
9 |
特殊定制：(<=500m)。 |
|||
|
| |
| |
| |
供電電源 |
|||
|
| |
| |
| |
D |
12VDC，通過PC軟件操作 |
||
|
| |
| |
| |
G |
(配現場DTU遠程)12VDC |
||
|
| |
| |
| |
A |
(配變送器)220VAC,50Hz |
||
|
| |
| |
| |
I |
(配變送器)24VDC |
||
|
| |
| |
| |
| |
輸出 |
||
|
| |
| |
| |
| |
A |
RS485 |
|
|
| |
| |
| |
| |
B |
4 - 20mA |
|
|
| |
| |
| |
| |
Y |
特殊定制：。 |
|
|
| |
| |
| |
| |
| |
安裝方式 |
|
|
| |
| |
| |
| |
| |
H |
水平側裝式 |
|
|
|
|
|
|
V |
垂直坐底式 |
|
FUC660-2M- |
|
|
|
|
|
|
注：更多特別功能或特別規格的訂貨需求，請聯系我們。
