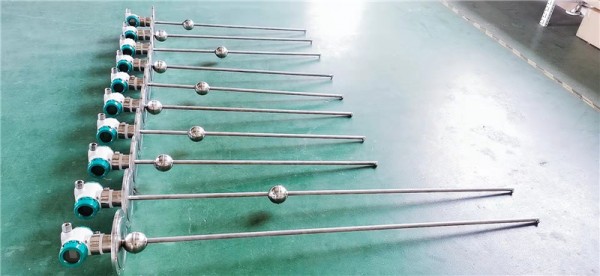

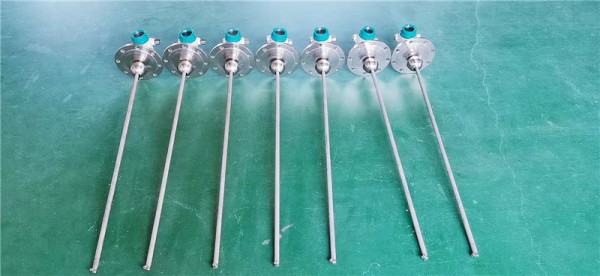

磁致伸縮液位計的結構磁致伸縮液位計由儀表、接線盒、脈沖發生器、傳感器和浮子組成。脈沖發生器持續向傳感器中的導波絲發射電脈沖，電脈沖接觸到浮子中的磁場后會出現一個沿導波絲返回的脈沖信號，儀表負責接受返回的脈沖信號并進行計算得出液位數據并顯示或輸出。帶遠傳磁致伸縮液位計 信息反饋 石油化工 華泰天科

  天津華泰天科電子科技有限公司成立于2014年，我公司主要生產和銷售工業自動化檢測儀表及儀表配件，包含液位儀表、料位儀表、流量儀表、溫度儀表、壓力儀表、顯示儀表、閥門、氣動/電動執行器、智能化儀表及可編程控制器類產品等。并為顧客提供系統工程配套設計、安裝、調試等工程。我公司擁有多種生產設備，儀表組裝車間1000余平米，擁有多種儀表檢測，組裝操作平臺和調試設備。我們擁有多年的儀表制造、組裝、維修、調試經驗，確保我們的產品具有良好的使用體驗，讓用戶安心使用，我廠售前/售后服務部會定期對所售產品進行回訪，保證產品的正常使用。我公司還提供多種儀表配件的加工定制，及液位計、料位計、流量計、溫度計、壓力計的組裝加工、維修及OEM代工，定制產品等業務。我司一直秉承“技術為本，質量為先，篤信予人，益精致遠”的經營理念，開拓進取，務實創新，在做好產品生產和經營的基礎上，公司始終以努力勤奮、不斷進取的態度以及熱忱的服務為用戶排憂解難，也因此得到了廣大用戶的認可。

磁致伸縮液位計原理

在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以準確地確定浮子所在的位置，即液面的位置。磁致伸縮液位計的技術優勢：磁致伸縮液位計適合于準度高要求的清潔液位的液位測量，精度達到1mm，最新產品精度已經可以達到0.1mm。磁致伸縮液位計還可應用于兩種不同液體之間的界位測量。防爆型設計，適合危險場合。



磁致伸縮液位計參數

工作形式：液位測量；料位測量

傳感器形式：硬桿式（≤6m）；軟纜式

電源：24VDC兩線制；24VDC/220VAC四線制

量程：0-25m

精度：±0.2%F.S

工作壓力：-0.1~0.6MPa（常規）-0.1~6MPa（定制）

介質溫度：≤550℃；≤120℃（常溫）；≤260℃（中溫）；>260℃（高溫）

輸出方式：4-20mA+HRAT；RS-485/232

防爆等級：Exd[ia]II CT6

磁致伸縮液位計的特點

1. 安全性好：導波絲、浮子的磁鐵等元件都包裹在防護性外殼內。測量過程中無復雜機械動作，使用周期長。

2. 分辨率高：由于電脈沖速度快，發射檢測頻率高，從時間差中得出的測量數據分辨率更高。

3. 可應用環境多樣：由于外殼材質不影響測量，所以可以采用各種耐高壓防腐蝕材質，從而適合各種工作環境。



磁致伸縮液位計選型方式

1. 根據測量范圍選型：硬桿式可測量6m范圍內液位變化，軟纜式可適用于0-25m范圍。

2. 根據輸出方式選型：數據除可當場顯示外還可以實現信號遠傳，遠傳類型應提前選擇，根據端口選擇4-20mA+HART；RS-485/232。

3. 根據工作環境選型：常規工作壓力和高壓力；常溫工作環境、中高溫和高溫工作環境等。



磁致伸縮液位計適用范圍

隨著科學技術的迅猛發展，高新技術在各行業中得到了的應用，高科技含量的磁致伸縮液位傳感器，應用于各類儲罐的液位測量。該種液位儀具有準度高、環境適應性強、安裝方便等特點。因此，大量應用于石油、化工等液位測量領域，并逐漸取代了其它傳統的傳感器，成為液位測量中的優秀選擇。



在中石油及中石化的成品油流通行業，對油罐油量的測量大多采用人工爬罐，投尺進行測量。用帶有重錘的米制鋼帶卷尺或帶有刻度的標尺計量，手工記錄讀數，人工查表換算，最后得到油量數據。這種測量方法不僅勞動強度大，同時存在不安全因素，也無法保證精度。個別地方有用電容式/擴散硅壓力式液位計測量，由于這類傳感器零漂移嚴重，測量偏差大，長期工作穩定性差，不受用戶歡迎。也有的地方采用等壓式皮膜液位計或機械式浮子液位計。但因皮膜式液位計受溫度影響大，且存在漏氣問題，機械浮子液位計又經常出現鋼帶卡死現象，所以都沒有得到廣泛的應用。



磁致伸縮液位計注意事項

1. 應避免在強電磁環境內使用磁致伸縮液位計，因?yàn)榇艌鰰绊懘胖律炜s液位計的核心工作原理，導致出現無法工作或者數據錯誤等情況。

2. 軟纜式安裝時應注意軟纜固定點，并保證軟纜垂直于水平面。應定期檢查軟纜或硬桿是否存在掛料等問題，影響浮子上下移動。

3. 露天安裝情況下，儀表部分應當視情況加裝防護措施，或者防寒防水等措施。
