價格：電議
所在地：陜西 西安市
型號：LWQ系列
更新時間：2024-09-21
瀏覽次數：677
公司地址：西安市雁塔區
林(女士)
氣體渦輪流量計產品特點
采用新型傳感器，始動流量低，壓力損失小，抗振與抗脈動流性能好，不易腐蝕，可靠性好，使用壽命長。
采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
流量計表頭可1800 旋轉，安裝使用簡單方便。
高精確度，一般可達±1.5%R、±1.0%R。
氣體渦輪流量計技術參數
|
執行標準 |
封閉管道中氣體流量的測量一氣體渦流量計（GB/T8940－2003） |
|
儀表口徑及連接方式 |
25、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 |
|
精度等級 |
±1.5%R（±1%R需特制） |
|
量程比 |
1：10 1：20 1：30 |
|
儀表材質 |
表體：304不銹鋼或鑄鋁； 葉輪：防腐ABS或優質鋁合金； 轉換器：鑄鋁 |
|
使用條件 |
介質溫度：-20~80℃ 環境溫度：-30~60℃ 相對濕度：5%~90% 大氣壓力：86~106K Pa |
|
工作電源 |
A 外電源：+24VDC±15%，紋波≤±5%，適用于4~20mA輸出、脈沖輸出、RS485等 B 內電源：1組3.0V10AH鋰電池，電池電壓在2V~3V時均可正常工作。 當電壓低于2時出現欠壓指示。 |
|
整機功耗 |
A 外電源：＜1W B 內電源：平均功耗≤1，可連續使用三年以上。 |
|
信號輸出功能 |
1.脈沖信號、2.4~20mA、3.電流信號控制信號 |
|
通訊輸出功能 |
4.RS485通訊 |
|
5實時記錄功能 |
起停記錄、日記錄、定時間間隔記錄 |
|
信號線接口 |
內螺紋M20*1.5或其他 |
|
防爆等級 |
ExdIIBT6或ExiaIICT4 |
|
防護等級 |
IP65 |
氣體渦輪流量計工作原理

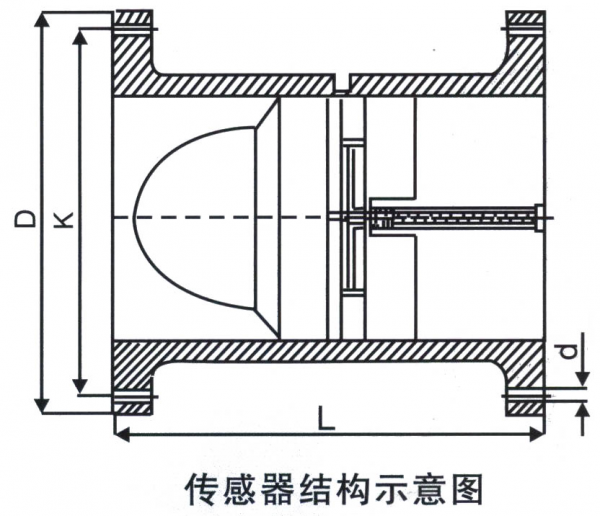

1、 流量計結構
如圖示。
2、 工作原理
當氣流進入流量計時，道先經過獨立機芯的導流體并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大，整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。
