水電站專用智能溫度巡檢儀
使用說明書
水電站專用智能溫度巡檢儀產品介紹
CX系列多回路溫度控制儀采用了表面貼裝工藝，全自動貼片機生產，具有很強的抗干擾能力。本儀表支持多種信號類型輸入，可巡回檢測8～32路測量信號，帶 “統一報警輸出”、“分別報警輸出”功能、485/232通訊等輸出功能，適用于需要進行多測量點巡回檢測的系統,輸入端、輸出端、電源端光電隔離，AC/DC 90-260V或DC 12-36V 開關電源供電，工作環境溫度在 0-50℃，且相對濕度 5-85%RH 無凝結。。
1 顯示面板外觀圖
（1）PV 顯示窗（測量值）
（2）SV 顯示窗：測量狀態下顯示輸入類型等參數，參數設定狀態下顯示設定值
（3）繼電器輸出（AL1）、第二繼電器輸出（AL2）、斷阻報警（AT）、固定顯示燈（A/M）指示燈、(1~32)各通道報警指示燈
（4）確認鍵（5）移位鍵（6）減少鍵（7）增加鍵
儀表外形尺寸及開孔尺寸: 160*80*100mm、152*76mm
2 水電站專用智能溫度巡檢儀選型表
CX①-② /③ /④ /⑤/⑥ 型單回路數字顯示控制儀
|
①規格尺寸 |
②輸入分度號 |
||
|
代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
|
16080 |
160*80*90mm（橫式） |
11 |
熱電阻 Cu50（-50.0～150.0℃） |
|
|
|
12 |
熱電阻 Cu53（-50.0～150.0℃） |
|
|
|
13 |
熱電阻 Cu100（-50.0～150.0℃） |
|
|
|
14 |
熱電阻 Pt100（-200.0～650.0℃） |
|
|
|
15 |
熱電阻 BA1（-200.0～600.0℃） |
|
|
|
16 |
熱電阻 BA2（-200.0～600.0℃） |
|
|
|
|
|
|
|
|
|
|
|
③測量路數 |
④通訊輸出 |
||
|
8 |
8路測溫 |
0 |
無通訊功能 |
|
16 |
16路測溫 |
1 |
RS485通訊 |
|
24 |
24路測溫 |
|
|
|
32 |
32路測溫 |
|
|
|
⑤報警(繼電器觸點輸出) |
⑥供電電源 |
||
|
0 |
無輸出 |
A |
AC/DC 90 ～260（AC/50-60Hz） |
|
1 |
2限報警(統一報警)+斷阻報警 |
D |
DC 12～36V |
|
2 |
2限報警(單獨報警)+斷阻報警 |
|
|
|
|
|
|
|
|
|
|
|
|
備注：1 路繼電器,觸點容量：AC220V/3A、DC30V/ （阻性負載）
2 路繼電器,觸點容量：AC220V/3A、DC30V/ （阻性負載）

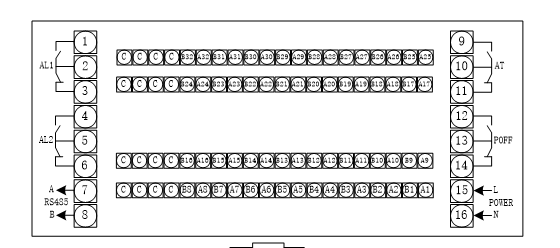

3 接線
