軸電流信號裝置

軸電流信號裝置概述：
  ZDL軸電流監測裝置采用德國SIEMENS公司PLC為核心控制部件

構成控制器，采用空心環形互感器為軸電流傳感器，監測水輪發電機組大

軸產生的軸電流變化。PLC實時監測軸電流傳感器的變化值，該數值與大

軸電流呈線性變化關系，經濾波、數值變換處理后，確認軸電流超過整定

值后，PLC控制器輸出二級報警信號?？刂破鞑捎靡壕ё鳛轱@示單元，參

數整定、實時顯示清晰直觀。同時，PLC控制器可輸出與軸電流（0～）

對應標準的4～20mA模擬量信號，滿足計算機監控系統測量要求。
特點：

★以進口高性能PLC為核心控制部件，可靠性高。PLC對數值進行智能化處理，2級報警接點輸出，報警接點整定值在量程范圍內任意整定，
★ 報警接點可分別整定延時時間，使用靈活方便。
★ 軸電流傳感器采用半圓環結構，易于安裝。
★ 采用背光液晶顯示器作為人機界面，軸電流參數值及裝置狀態清晰直觀。

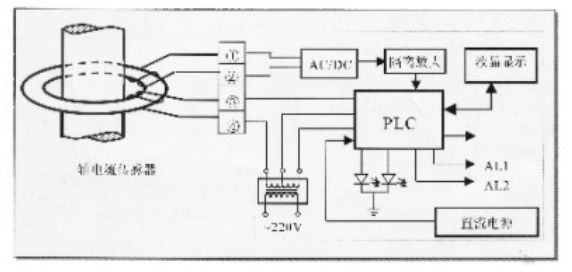

軸電流信號裝置工作原理：





















環抱于大軸的軸電流傳感器實時監測主軸的電流變化，該變化量經變換及隔離放大處理后送入PLC的模擬采樣端口，PLC對采樣數值進行濾波、轉換處理后得出與主軸電流對應的數字量。監測控制器上的輸入按鍵用于2級報警點AL1、AL2的報警值及報警延時時間的設定。液晶顯示器可詳細顯示出主軸電流值和裝置狀態。PLC對采集的數值分別與2級報警設定值比較后確定報警輸出狀態。監測控制器輸出的4~20mA模擬量與主軸電流0~呈線性對應關系。監測控制器中的試驗變壓器用于軸電流監測裝置的自檢測試。當確認進入“自檢測試”菜單后，PLC自動控制切換試驗輸出電壓，低壓輸出時，只有液晶顯示屏顯示：“試驗電流=1.90A”，高壓輸出時，液晶屏顯示：“試驗電流=”，同時按設定的報警延時時間，報警點AL1、AL2分別動作。測試狀態維持1分鐘后自動循環。



技術參數 ：

測量范圍：0～	過流能力：１００A
測量精度：＜1%	數顯方式：液晶顯示
輸出信號：繼電器接點輸出 3組	接點容量：10A/AC230V /DC30V（阻性負載）
接點形式：SＰＤＴ	延時時間：0.5S～5S（設定）
模擬量輸出： 4～20mA	負載阻抗：5００Ω
工作環境：溫度0～50℃ 濕度＜95%	外形尺寸：寬×高×深= 482×134×320
電源： AC220V/50Hz	功耗： 20W

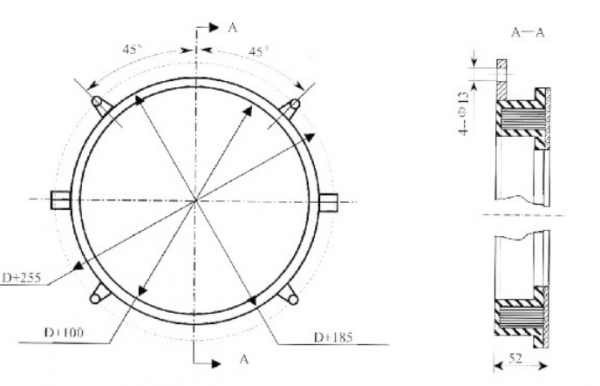

軸電流傳感器安裝尺寸：

    圖一中，D為發電機大軸直徑。
    軸電流傳感器應安裝在能反映大軸電流的靜止部份，經外部支架與發電機機架固定。安裝前，先拆掉傳感器上的連接導線、連接板上的把合螺釘，然后將兩半園環套在發電機的大軸上，用螺釘使其固定成一整園。半圓對接處的間隙應小于0.1mm。安裝時，應使傳感器與發電機大軸間的間隙盡量均勻。固定后的傳感器不允許有松動。
參數選型：

型   號	代        碼	注       釋
ZDL	－□
主軸直徑	用戶自定
